管段式热式气体质量流量计

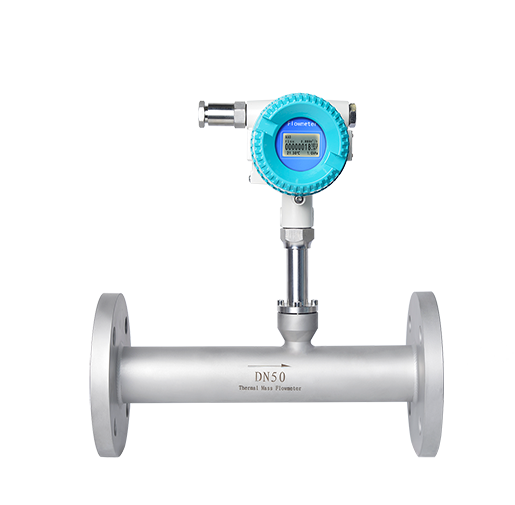

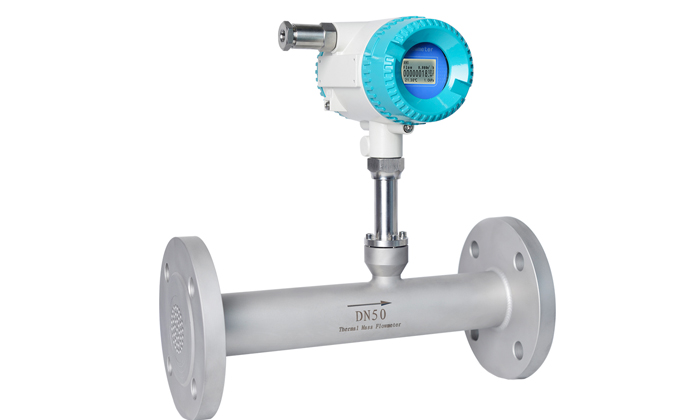

ATMF管段式热式气体质量流量计

测量介质: 各种气体(乙炔气除外)
管径范围: DN15-2000mm
精度等级: ±1~2.5%
管道材质: 碳钢、不锈钢、塑料等
热式气体质量流量计是基于热扩散原理而设计的流量仪表;该仪表采用恒温差法对气体进行准确测量;具有体积小、数字化程度高、安装方便,测量准确等优点;量程比宽(大于100:1);专有高湿、高温算法,介质温度可达500℃。
产品简介

热式气体质量流量计是利用热扩散原理测量气体流量的仪表。传感器由两个基准级热电阻(RTD)组成。一个是速度传感器RH,一个是测量气体温度变化的温度传感器RMG。当这两个RTD置于被测气体中时,其中传感器RH被加热,另一个传感器RMG用于感应被测气体温度。随着气体流速的增加,气流带走更多热量,传感器RH的温度下降。

该ATMF管段式热式气体质量流量计是直接测量气体的质量,不需要温度、压力补偿的气体流量测量仪表,它代表了气体流量测量的发展趋势。热式气体质量流量计传感器部分由两个基准级铂电阻温度传感器组成,采用桥式环路,一个传感器测量流体温度,另一个传感器为加热元件,维持高于流体温度的恒温差,即气体流过加热元件时将热量带走,带走的热量与气体的流速和气体的密度成正比。为了保持两个温度传感器的固定温差需要电路对加热元件提供更多的功率,电路中输出功率的大小与流体的质量有关,由此测量流量。

该热式气体质量流量计出厂时已配备和现场管道内径相同的工艺管道。与现场管道的连接方式为法兰连接或螺纹连接。管段式传感器适用管道直径:DN15~2000mm。
优势特点


01
无需压力温度补偿,直接测量气体质量流量,组成简单,出现故障概率小。
02
量程比宽(大于100:1),装卸方便,使用简便。
03
快速响应,精度高,无活动部件,结构坚固,抗振动。
04
灵敏度高,尤其适合于大管径、低流速的流量测量,可做泄露检测;
05
现场显示,信号输出,上下限报警等。
06
可应用于高温场合和腐蚀环境中。专有高湿、高温算法,介质温度可达500℃。
07
在现场条件允许的情况下,可以实现不停产安装和维护(需要特殊定制)。
技术参数
性能 技术参数
结构形式 插入式 管道式
测量介质 各种气体(乙炔气除外)
管径范围 DN32以上口径 DN10~DN2000mm
流速范围 0.1~120Nm/s
精度 ±1~2.5%
工作温度 传感器:-40℃~+220℃        转换器:-20℃~+45℃
工作压力 介质压力≤2.5Mpa 介质压力≤4.0Mpa
供电电源 DC24V或AC220V≤18W
响应速度 1s
输出信号 4-20mA(光电隔离,大负载500Ω)、脉冲、RS-485(光电隔离)、HART协议
报警 1-2路继电器常开触点、10A/220V/AC、5A/30V/DC
供货类型 分体结构、一体化结构
管道材质 碳钢、不锈钢、塑料等
现场显示 四行汉字液晶显示
显示内容 质量流量、标况体积流量、累积流量、标准时间、累积运行时间,标准流速等
防护等级 IP65
传感器材质 不锈钢 不锈钢、碳钢
产品选型
★ 测量介质、温度,是否有腐蚀性
★ 流量范围和用户管道的内径
★ 压力等级
★是否现场显示
★工作电源
★ 信号输出、通讯
★是否要防爆
★ 安装方式
★精度等级

ATMF管段式热式气体质量流量计可测量介质种类:

★氧气、氮气、氢气、氯气、曝气、燃气等多组份气体测量
★高炉煤气、焦炉煤气测量
★沼气、水处理中的曝气和氯气测量
★压缩空气测量
★天然气,液化气,火炬气,等气体流量测量
★电厂高炉的一次风、二次风流量测量
★矿井下通风或排风系统流量测量
★燃气过程中空气流量测量
★煅烧炉管道气流量测量
★水泥、玻璃厂生产过程中气体流量测量
★溶剂回收系统中气体流量测量
★半导体芯片制作过程中气体流量测量
★啤酒生产过程中二氧化碳气体流量测量
★加热通风和空调系统中的气体流量(速)测量
安装事项

1、ATMF管段式热式气体质量流量计安装仪表时应远离弯头,障碍物,变径,阀门,以保证有一个稳定的流场,一边要求有一个较长的上限直管道,前直管道长大于10D,后直管段长大于5D。

2、现场满足不了直管段要求时,可以串接气体整流器,以便大幅度降低对直管段要求。

3、如果仪表安装在室外,应加仪表遮阳罩,避免日晒、雨淋。

4、热式气体质量流量计禁止安装在强烈震动的场合和含有大量腐蚀性气体的环境。

5、不要和变频器、电焊机等污染电源的设备共用电源,必要时,为仪表加装净化电源。

6、在预安装前请再次确认,管段的连接方式,准备法兰连接相关的物品如垫片和螺栓等。安装前必须停产,并严格遵守工厂的相关规定。
