旋进漩涡流量计
2024-03-26

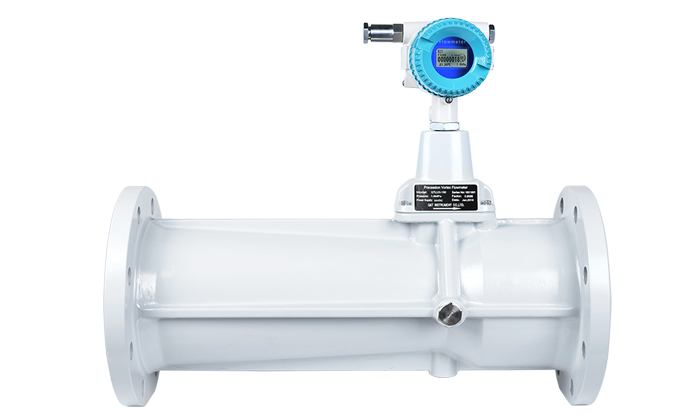

旋进漩涡流量计
旋进漩涡流量计是一种采用最新微处理技术的流量计，具有功能强、流量范围宽、操作维修简单、安装使用方便等优点，其主要技术指标达到国外同类产品先进水平。
旋进漩涡流量计广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量。其特点包括内置式压力、温度、流量传感器，结构紧凑；不锈钢Cr13叶轮，抗冲击能力强；全304不锈钢法兰连接，耐高温，不易生锈。此外，该流量计还采用新型信号处理放大器和滤波技能，有效剔除压力波动和管道振荡所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有超卓的稳定性。
旋进漩涡流量计还具有特有时间显现及实时数据存储功能，能确保内部数据不会丢失，可永久性保存。整机功耗极低，能凭内部电池长期供电运转，是理想的无需外电源就地显现外表。同时，该流量计还具有防盗功能可靠，具有密码保护，避免参数改动。它还具备两线制和三线制4～20mA标准电流信号输出，脉冲输出和RS485接口。
安装注意事项
1、传感器按流向标志可在垂直、水平或任意倾斜位置上安装；
2、当管线较长或距离振动源较近时，应在流量计的上、下游安装支撑，以消除管线振动的影响；
3、传感器的安装地点应有足够的空间，以便于流量计的检查和维修，并应满足流量计的环境要求；
4、应避免外界强磁场的干扰；
5、旋进漩涡流量计在室外安装使用时，应有遮盖物，避免烈日曝晒与雨水浸蚀，影响仪表使用寿命；
6、管线试压时，应注意智能型流量计所配置压力传感器的压力测量范围,以免过压损坏压力传感器。
7、应注意安装应力的影响，安装旋进漩涡流量计上游和下游管道应同轴，否则会产生剪切应力。安装流量计的位置应考虑密封垫片的厚度，或在下游侧安装一个弹性伸缩节。
8、安装旋进漩涡流量计之前应先清除管道中的焊渣等杂物。
9、投入运行时，应缓慢开启流量计上、下游阀门，以免瞬间气流过急而冲坏起旋器。
10、当旋进漩涡流量计需要有信号远传时，应严格按“电气性能指标”要求接入外电源（8～24）VDC，严禁在信号输出口直接接入220VAC或380VAC电源；
11、用户不得自行更改防爆系统的接线方式和任意拧动各个输出引线接头；
12、流量计运行时，不允许随意打开后盖改动仪表参数，否则影响流量计的正常工作；
13、定时检查流量计法兰处的泄漏情况。
总的来说，旋进漩涡流量计是一种高精度、高可靠性、多功能的流量计，广泛应用于各种工业领域的气体计量。
如想了解更多旋进漩涡流量计相关信息或者流量计选型，可咨询艾丝特流量计生产厂家专业技术客服：180 1926 2426（微信同号）获取帮助。
旋进漩涡流量计是一种采用最新微处理技术的流量计，具有功能强、流量范围宽、操作维修简单、安装使用方便等优点，其主要技术指标达到国外同类产品先进水平。
旋进漩涡流量计广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量。其特点包括内置式压力、温度、流量传感器，结构紧凑；不锈钢Cr13叶轮，抗冲击能力强；全304不锈钢法兰连接，耐高温，不易生锈。此外，该流量计还采用新型信号处理放大器和滤波技能，有效剔除压力波动和管道振荡所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有超卓的稳定性。
旋进漩涡流量计还具有特有时间显现及实时数据存储功能，能确保内部数据不会丢失，可永久性保存。整机功耗极低，能凭内部电池长期供电运转，是理想的无需外电源就地显现外表。同时，该流量计还具有防盗功能可靠，具有密码保护，避免参数改动。它还具备两线制和三线制4～20mA标准电流信号输出，脉冲输出和RS485接口。
| 性能 | 技术参数 | |||||||
| 口径(mm) | 20 | 25 | 32 | 50 | 80 | 100 | 150 | 200 |
| 流量范围(M³/h) | 1.5~15 | 3~30 | 6~60 | 10~150 | 28~400 | 80~900 | 150~1800 | 360~3600 |
| 精度等级 | 1.0~1.5% | |||||||
| 重复性 | 小于基本误差限绝对值的1/3 | |||||||
| 工作压力(Mpa) | 1.6Mpa,2.5Mpa,4.0Mpa,6.3Mpa；特殊压力可咨询客服 | |||||||
| 使用环境 | 环境温度：-30℃~+65℃ | |||||||
| 相对湿度：5%~95% | ||||||||
| 介质温度：-20℃~+80℃ | ||||||||
| 大气压力：86Kpa~106Kpa | ||||||||
| 工作电压 | 24VDC+3.6V电池供电，电池可拆卸 | |||||||
| 输出信号 | 4-20mA，脉冲输出，RS485，报警输出 | |||||||
| 适用介质 | 所有气体（除了蒸汽） | |||||||
| 防爆标志 | ExiaIIT6Ga | |||||||
安装注意事项
1、传感器按流向标志可在垂直、水平或任意倾斜位置上安装；
2、当管线较长或距离振动源较近时，应在流量计的上、下游安装支撑，以消除管线振动的影响；
3、传感器的安装地点应有足够的空间，以便于流量计的检查和维修，并应满足流量计的环境要求；
4、应避免外界强磁场的干扰；
5、旋进漩涡流量计在室外安装使用时，应有遮盖物，避免烈日曝晒与雨水浸蚀，影响仪表使用寿命；
6、管线试压时，应注意智能型流量计所配置压力传感器的压力测量范围,以免过压损坏压力传感器。
7、应注意安装应力的影响，安装旋进漩涡流量计上游和下游管道应同轴，否则会产生剪切应力。安装流量计的位置应考虑密封垫片的厚度，或在下游侧安装一个弹性伸缩节。
8、安装旋进漩涡流量计之前应先清除管道中的焊渣等杂物。
9、投入运行时，应缓慢开启流量计上、下游阀门，以免瞬间气流过急而冲坏起旋器。
10、当旋进漩涡流量计需要有信号远传时，应严格按“电气性能指标”要求接入外电源（8～24）VDC，严禁在信号输出口直接接入220VAC或380VAC电源；
11、用户不得自行更改防爆系统的接线方式和任意拧动各个输出引线接头；
12、流量计运行时，不允许随意打开后盖改动仪表参数，否则影响流量计的正常工作；
13、定时检查流量计法兰处的泄漏情况。
总的来说，旋进漩涡流量计是一种高精度、高可靠性、多功能的流量计，广泛应用于各种工业领域的气体计量。
如想了解更多旋进漩涡流量计相关信息或者流量计选型，可咨询艾丝特流量计生产厂家专业技术客服：180 1926 2426（微信同号）获取帮助。
