靶式流量计介绍

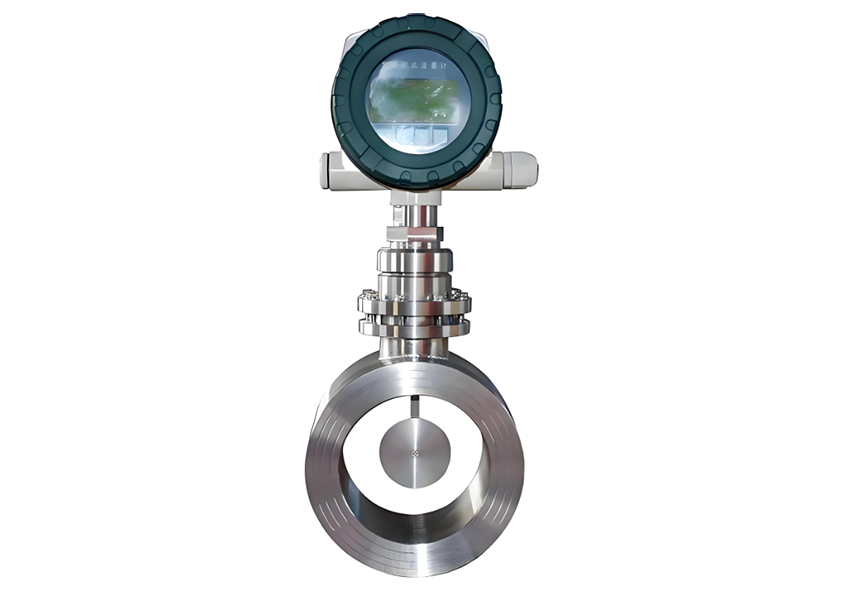

![靶式流量计](/d/images/news/qitachanpin/靶式流量计1.jpg)
靶式流量计是一种高精度、稳定性强、易于维护的流量测量仪表,广泛应用于石油、化工、能源、食品、环保、水利等各个领域。接下来,我将从原理、结构、功能、特点、优势、安装要求和测量方法等方面对其进行详细介绍。
一、靶式流量计基本原理、结构和工作流程

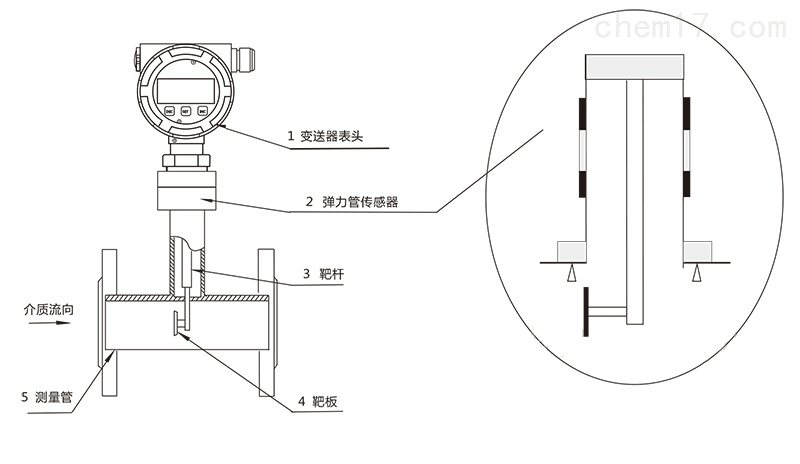

![靶式流量计工作原理](/d/images/news/靶式流量计工作原理.jpg)
靶式流量计的基本原理是,在恒定截面直管段中设置一个与流束方向相垂直的靶板,流体沿靶板周围通过时,靶板受到推力的作用,推力的大小与流体的动能和靶板的面积成正比。在一定的雷诺数范围内,流过流量计的流量与靶板受到的力成正比。靶板所受的力由力传感器检出,经过电路转换,输出相应的电信号。
靶式流量计的结构主要由测量管、靶板、力传感器、信号处理单元组成。力传感器为应变计式传感器,由筒式弹性体和力应变片组成,可以是内贴式和外贴式两种。当弹性体在力作用下发生形变,它破坏了由力应变片组成的电桥的平衡,产生与流量成平方关系的电信号。
二、靶式流量计主要功能和特点
靶式流量计的主要功能是对各种常温、高温、低温工况下的气体、液体流量进行准确测量。其主要特点包括:
三、靶式流量计安装要求
靶式流量计的安装一般有以下要求:
四、靶式流量计测量方法
靶式流量计的测量原理是基于流体在管道中流动时,因其自身的动能通过阻流件(靶)时而产生的压差,并对阻流件有一作用力,其作用力的大小与介质流速的平方成正比。测量步骤如下:
五、靶式流量计优点和缺点。
优点:
如想了解更多流量计相关信息或者流量计选型,可咨询艾丝特流量计厂家专业技术客服:180 1926 2426(微信同号)获取帮助。
![靶式流量计](/d/images/news/qitachanpin/靶式流量计1.jpg)
靶式流量计是一种高精度、稳定性强、易于维护的流量测量仪表,广泛应用于石油、化工、能源、食品、环保、水利等各个领域。接下来,我将从原理、结构、功能、特点、优势、安装要求和测量方法等方面对其进行详细介绍。
一、靶式流量计基本原理、结构和工作流程
![靶式流量计工作原理](/d/images/news/靶式流量计工作原理.jpg)
靶式流量计的基本原理是,在恒定截面直管段中设置一个与流束方向相垂直的靶板,流体沿靶板周围通过时,靶板受到推力的作用,推力的大小与流体的动能和靶板的面积成正比。在一定的雷诺数范围内,流过流量计的流量与靶板受到的力成正比。靶板所受的力由力传感器检出,经过电路转换,输出相应的电信号。
靶式流量计的结构主要由测量管、靶板、力传感器、信号处理单元组成。力传感器为应变计式传感器,由筒式弹性体和力应变片组成,可以是内贴式和外贴式两种。当弹性体在力作用下发生形变,它破坏了由力应变片组成的电桥的平衡,产生与流量成平方关系的电信号。
二、靶式流量计主要功能和特点
靶式流量计的主要功能是对各种常温、高温、低温工况下的气体、液体流量进行准确测量。其主要特点包括:
- 高精度测量:靶式流量计的测量准确度较高,能达到0.2%,同时具有一体化温度、压力补偿,直接输出质量或标方。
- 稳定性强:由于它采用了靶板和喉咙等特殊结构,可以控制流量的分布,保证精度和稳定性,不受外界环境的影响。
- 易于维护:靶式流量计结构简单,零件较少,使用寿命长,维护维修方便,具有较高的可靠性。
- 抗干扰、抗杂质能力强:在测量过程中,靶式流量计能自动进行温度和压力补偿,直接输出流体的质量或标方,方便用户进行数据处理和计算。
靶式流量计的安装一般有以下要求:
- 流量计一般采用水平安装,显示部分位于管道上方。
- 为保证流量计准确计量,要求设置前后直管段,前直管段长度≥10D,后直管段长度≥5D,D为管道公称直径。
- 为保证流量计在维护及更换时不影响系统工作,应尽量设置旁通管线。
靶式流量计的测量原理是基于流体在管道中流动时,因其自身的动能通过阻流件(靶)时而产生的压差,并对阻流件有一作用力,其作用力的大小与介质流速的平方成正比。测量步骤如下:
- 将靶式流量计安装到需要测量的管道上,并确保其安装正确。
- 开启流体流动,让流体通过靶式流量计。
- 观察或记录靶式流量计输出的电信号或质量/标方数据。
- 根据需要进行数据处理和计算,得出流体的流量值。
五、靶式流量计优点和缺点。
优点:
- 结构简单,安装方便:靶式流量计的结构直接,安装过程不复杂,无需专业人员指导,用户能自行完成安装。
- 适用范围广:靶式流量计对介质没有特殊要求,适用于各种类型的流体,包括高粘度、低雷诺数流体,并适用于各种管径、高低温介质和高压力工况。
- 测量准确:靶式流量计的测量准确度较高,能达到0.2%,且具有一体化温度、压力补偿,直接输出质量或标方,方便用户进行数据处理和计算。
- 重复性好,测量快速:靶式流量计的重复性很好,能快速进行测量,提高了工作效率。
- 功能丰富:具有可选小信号切除、非线性修正等功能,用户可根据实际需要进行功能扩展和优化。
- 抗干扰、抗杂质能力强:靶式流量计在测量过程中能自动进行温度和压力补偿,具有较强的抗干扰和抗杂质能力。
- 安装成本高:由于需要对管道进行改造,靶式流量计的安装成本较高。
- 流体流动要求高:待测流体需要高速流动才能保证测量精度,如果流体过于缓慢,会导致测量偏差。同时,测量过程对流体的流动造成干扰,对流体流动的要求较高,如有漩涡等流动扰动,会与测量值产生干扰。
- 量程窄:一般仪表的量程范围度较窄,通常为10:1的范围度。
- 需要重新设置零点:由于靶式流量计靶片及靶杆有自重,安装好后必须重新设置零点。
- 对频繁开关的流体测量环境有影响:靶式流量计更适合持续工作的流体测量环境,如果频繁开关工程,会对测量产生影响。
综上所述,靶式流量计具有许多优点,如结构简单、适用范围广、测量准确等,但也存在一些缺点,如安装成本高、流体流动要求高、量程窄等。在选择是否使用靶式流量计时,需要根据具体的应用场景和需求进行权衡。
如想了解更多流量计相关信息或者流量计选型,可咨询艾丝特流量计厂家专业技术客服:180 1926 2426(微信同号)获取帮助。
