电磁流量计安装要求
2024-03-05
电磁流量计安装要求
一、引言
电磁流量计是一种基于法拉第电磁感应定律进行流量测量的仪表，具有测量准确、响应迅速、稳定性好等优点，广泛应用于液体流量测量领域。为了确保电磁流量计能够准确、可靠地工作，其安装过程需要遵循一定的要求。本文档将详细介绍电磁流量计的安装要求，包括合适位置选择、管道准备与清洁、流量计安装方向、上下游直管段要求、电磁干扰防护、接地与防雷措施、管道支撑与固定、调试与校准等方面。
二、合适位置选择
1、电磁流量计应安装在便于观察、操作和维护的地方，同时应避免阳光直射和高温环境。
2、选择一个流体流动稳定、无涡流和脉动的地方进行安装，以保证测量准确性。
3、流量计上下游应有足够的直管段，以满足流体流动的稳定性和均匀性要求。

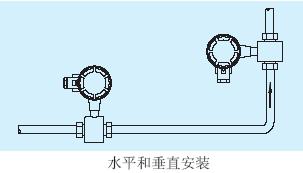

4、电磁流量计水平和垂直安装地方选择
传感器可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。垂直安装时，流体应自下而上流动。

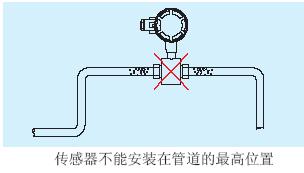

5、传感器不能安装在管道的最高位置，这个位置容易积聚气泡。

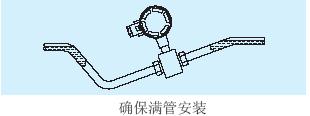

6、确保满管安装
确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。
三、管道准备与清洁
在安装电磁流量计之前，应对管道进行彻底清洁，确保管道内部无杂质、无残留物。
检查管道内壁是否光滑，如有锈蚀、结垢等问题应及时处理。
确保管道连接处密封良好，无泄漏现象。
四、流量计安装方向
电磁流量计应水平安装，传感器部分应位于管道的垂直方向上，以保证测量准确性。
在特殊情况下，如空间限制等，可考虑倾斜安装，但倾斜角度不宜超过45度。
五、上下游直管段要求
流量计上游应有至少5倍管径长度的直管段，以保证流体流动的稳定性。
流量计下游应有至少2倍管径长度的直管段，以减少流体扰动对测量的影响。
六、电磁干扰防护
电磁流量计的安装位置应尽量远离强电磁场干扰源，如大型电动机、变频器等。
在必要时，可采取屏蔽措施，如使用金属屏蔽管等，以减少电磁干扰对测量的影响。
七、接地与防雷措施
电磁流量计应进行良好的接地，以确保测量准确性和设备安全。
在雷电多发地区，应采取相应的防雷措施，如安装避雷器等，以保护流量计免受雷电损害。
八、管道支撑与固定
流量计安装时应确保管道支撑稳固，避免管道振动对测量造成影响。
在流量计上下游的直管段内，应避免使用弹性支撑，以减少流体扰动对测量的影响。
九、调试与校准
在完成电磁流量计的安装后，应进行调试和校准工作，以确保流量计能够准确测量流量。
调试过程中，应检查流量计的各项功能是否正常，如显示、报警等。
校准过程中，可使用标准流量计或流量标定装置对电磁流量计进行校准，以确保其测量准确性。
十、总结
本文档详细介绍了电磁流量计安装要求，包括合适位置选择、管道准备与清洁、流量计安装方向、上下游直管段要求、电磁干扰防护、接地与防雷措施、管道支撑与固定、调试与校准等方面。在实际安装过程中，应严格按照这些要求进行操作，以确保电磁流量计能够准确、可靠地工作。同时，在安装完成后，还应进行调试和校准工作，以确保流量计的测量准确性。
如想了解更多电磁流量计相关信息或者流量计选型，可致电或者咨询艾丝特流量计生产厂专业技术客服：180 1926 2426（微信同号）获取帮助。
一、引言
电磁流量计是一种基于法拉第电磁感应定律进行流量测量的仪表，具有测量准确、响应迅速、稳定性好等优点，广泛应用于液体流量测量领域。为了确保电磁流量计能够准确、可靠地工作，其安装过程需要遵循一定的要求。本文档将详细介绍电磁流量计的安装要求，包括合适位置选择、管道准备与清洁、流量计安装方向、上下游直管段要求、电磁干扰防护、接地与防雷措施、管道支撑与固定、调试与校准等方面。
二、合适位置选择
1、电磁流量计应安装在便于观察、操作和维护的地方，同时应避免阳光直射和高温环境。
2、选择一个流体流动稳定、无涡流和脉动的地方进行安装，以保证测量准确性。
3、流量计上下游应有足够的直管段，以满足流体流动的稳定性和均匀性要求。
4、电磁流量计水平和垂直安装地方选择
传感器可以水平和垂直安装，但是应该确保避免沉积物和气泡对测量电极的影响，电极轴向保持水平为好。垂直安装时，流体应自下而上流动。
5、传感器不能安装在管道的最高位置，这个位置容易积聚气泡。
6、确保满管安装
确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。
三、管道准备与清洁
在安装电磁流量计之前，应对管道进行彻底清洁，确保管道内部无杂质、无残留物。
检查管道内壁是否光滑，如有锈蚀、结垢等问题应及时处理。
确保管道连接处密封良好，无泄漏现象。
四、流量计安装方向
电磁流量计应水平安装，传感器部分应位于管道的垂直方向上，以保证测量准确性。
在特殊情况下，如空间限制等，可考虑倾斜安装，但倾斜角度不宜超过45度。
五、上下游直管段要求
流量计上游应有至少5倍管径长度的直管段，以保证流体流动的稳定性。
流量计下游应有至少2倍管径长度的直管段，以减少流体扰动对测量的影响。
六、电磁干扰防护
电磁流量计的安装位置应尽量远离强电磁场干扰源，如大型电动机、变频器等。
在必要时，可采取屏蔽措施，如使用金属屏蔽管等，以减少电磁干扰对测量的影响。
七、接地与防雷措施
电磁流量计应进行良好的接地，以确保测量准确性和设备安全。
在雷电多发地区，应采取相应的防雷措施，如安装避雷器等，以保护流量计免受雷电损害。
八、管道支撑与固定
流量计安装时应确保管道支撑稳固，避免管道振动对测量造成影响。
在流量计上下游的直管段内，应避免使用弹性支撑，以减少流体扰动对测量的影响。
九、调试与校准
在完成电磁流量计的安装后，应进行调试和校准工作，以确保流量计能够准确测量流量。
调试过程中，应检查流量计的各项功能是否正常，如显示、报警等。
校准过程中，可使用标准流量计或流量标定装置对电磁流量计进行校准，以确保其测量准确性。
十、总结
本文档详细介绍了电磁流量计安装要求，包括合适位置选择、管道准备与清洁、流量计安装方向、上下游直管段要求、电磁干扰防护、接地与防雷措施、管道支撑与固定、调试与校准等方面。在实际安装过程中，应严格按照这些要求进行操作，以确保电磁流量计能够准确、可靠地工作。同时，在安装完成后，还应进行调试和校准工作，以确保流量计的测量准确性。
如想了解更多电磁流量计相关信息或者流量计选型，可致电或者咨询艾丝特流量计生产厂专业技术客服：180 1926 2426（微信同号）获取帮助。
