涡街流量计安装示意图：实用指南和注意事项

涡街流量计的安装示意图及实用指南和注意事项可以归纳如下：

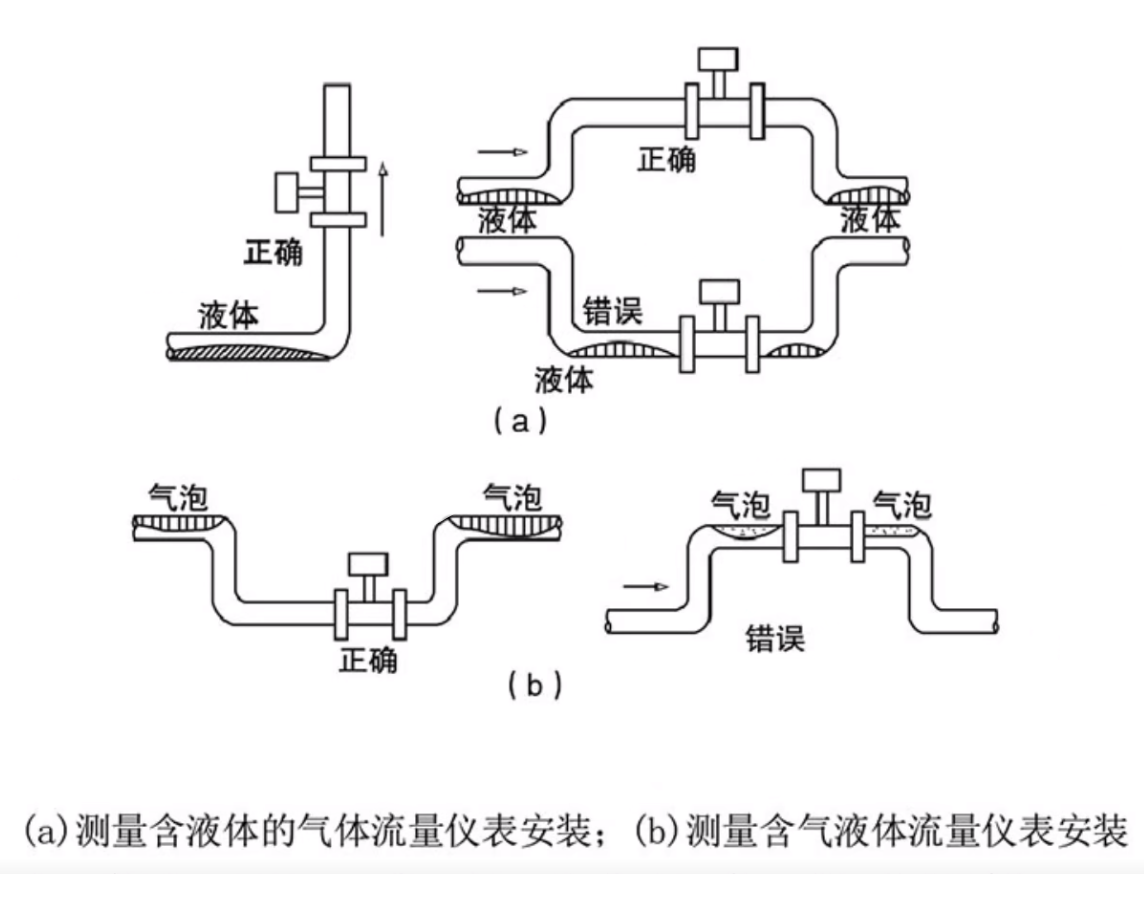

虽然无法直接提供图像化的安装示意图，但可以根据描述理解其安装要点：

• 水平安装：涡街流量计在水平管道上安装时，流体平稳流过，有利于准确测量。同时，水平安装也便于维护和清洗。
• 垂直安装：当流量计安装在垂直管道上时，流体可以自上而下或自下而上流过。特别在测量蒸汽时，自下而上的安装方式有助于减少重力引起的流量误差。

实用指南

• 流向选择：涡街流量计的流向选择应基于流体动力学原理及实际应用场景。对于液体，建议自下而上流过流量计；对于气体或蒸汽，流向选择相对灵活。
• 直管段要求：流量计上游应有一定长度的直管段，以减小流体入口效应的影响。通常，上游直管段长度需满足15_{20D（D为流量计通径），下游直管段长度需满足5}10D。
• 安装位置：流量计应安装在流体充分发展、流速分布均匀的区域。避免安装在调节阀、半开闸阀的下游，以防止流体扰动影响测量精度。

注意事项

• 环境温度：涡街流量计的工作环境温度应保持在-40℃~+55℃之间。若受到生产设备热辐射，应采取隔热和通风措施。
• 空间要求：安装地点周围应有充裕的空间，便于安装和维修。若安装在高处，应提供工作平台。
• 振动与冲击：虽然涡街流量计结构坚固，但振动和冲击会产生干扰信号。若管道振动强烈，应采取减振措施。
• 腐蚀性气体：避免将流量计安装在含腐蚀性气体的环境中。若必须安装，应提供充分的排风措施。
• 防晒与防潮：流量计最好安装在室内。若必须安装在室外，应有防晒和防潮措施。
• 电磁干扰：安装地点应远离大功率电机、变频器等可能产生电磁干扰的设备。

综上所述，涡街流量计的安装需要综合考虑流向选择、直管段要求、安装位置以及环境等因素。通过遵循实用指南和注意事项，可以确保流量计的稳定运行和准确测量。如想了解更多流量计相关信息或者流量计选型，可咨询艾丝特流量计厂家技术客服：180 1926 2426（微信同号）获取帮助。
