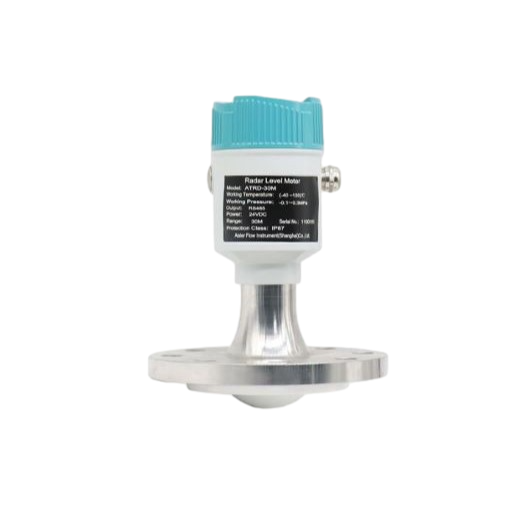

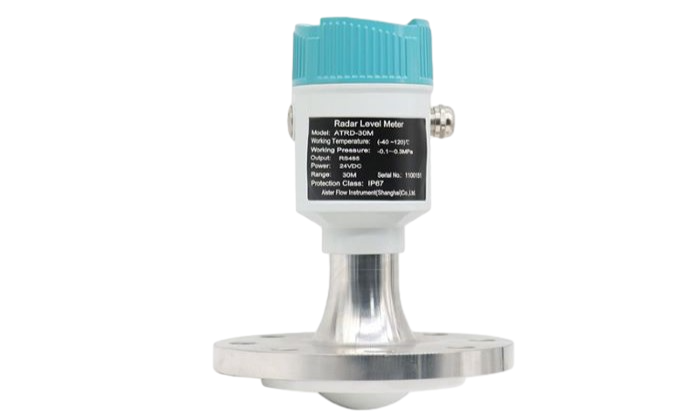

ATRD雷达液位计

安装要求

1. 安装在距罐壁直径的1/4或1/6处。

2. 锥形罐体的顶平面可安装在罐体顶部的中间，保证测量到罐体底部。

3.当罐内有库存时，天线应与物料表面垂直对准。如料位不均匀，必须用万向法兰调整液位计安装方向。喇叭的角度使喇叭尽可能对准物料表面。(因为倾斜的固体表面会引起回波注意，甚*出现信号丢失的问题)

4. 搅拌
当罐内有搅拌时，如有必要，仪表应远离搅拌器。安装后应在搅拌下进行“假回波学习”，为消除搅拌产生的假回波效应，安装时应采用导波管。

5. 假回波存储
当罐内存在干扰雷达测量的搅拌叶片时，如果无法避免搅拌叶片，则需要假回程。波存储消除了由假波产生的干扰信号。如果想得到正常电平回波，假回波存储器可以存储下图包络曲线之间的回波信号，定义该存储器为假信号，得到正常电平回波信号。

6. 导波管安装
采用导波管安装(导波管或旁通管)，可避免障碍物和泡沫的影响。由于在容器内加料、搅拌或其他工艺处理，会在表面产生泡沫，使信号衰减。如果气泡造成测量误差，应将传感器安装在导波管中，或使用导波雷达液位计。测量导波管内，导波*小直径为50mm。在连接导波管时，应避免大裂纹和焊接。此外，开展“虚拟假回声学习”。

7. 导波管设计要求

1)金属材质，管内光滑;

2)不锈钢拉伸管或纵向焊接管优选;

3)焊缝必须尽可能平整，并与孔同轴;

4)使用预焊法兰或延长套筒和使用球阀时，过渡管必须对准内部，并精确匹配后固定;

5)过渡管间隙<=0.1mm;

6)不要沿管壁焊接。导波管内壁必须保持平坦和光滑。如果用户不小心焊接内部，应去除凹凸不平的地方和焊头。否则会造成严重的干扰回声，从而给介质的附着带来方便;

7)导波管必须*少达到所需的*小填充高度，因为测量只能在管内进行;

8)孔径<= 5mm，任意数量单面或全通孔;

9)传感器的天线直径应尽可能与管道内径一致;

10)直径应与长度一致;
