夹持式电磁流量计

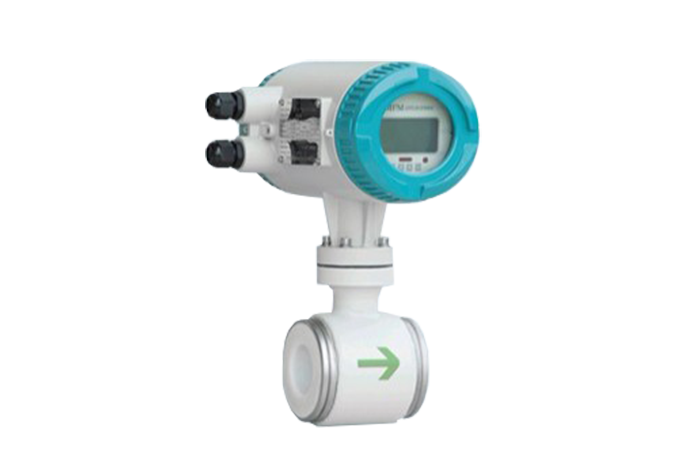

ATLD型夹持式电磁流量计

公称通径: DN10~DN200mm
精度等级: ±0.5%、±0.3%、±0.2%
衬里材料: 食品级硬橡胶,F46,PFA
电极材料: SUS316,哈氏合金B/C
ATLD型电磁流量计夹持式安装方式具有安装、清洗方便等优点,常应用于食品生产、制药行业药剂测量以及净水监测等场合。
工作原理

根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为:
E=KBVD

式中:
E-感应电势;
K-与磁场分布及轴向长度有关的系数;
B-磁感应强度;
V-导电液体平均流速;
D-电极间距;(测量管内直径)

传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。

优势特点


01
1、 采用新型的卫生型衬里材料,防止了测量介质残余物在测量管中的堆积;
02
2、 测量管无阻碍活动部件、无压损、直管段要求较低;
03
3、传感器采用新一代专用衬里技术,并使用特殊的镜面抛光PFA衬里;
04
4、智能转换器可同时显示体积流量百分比、瞬时流量、累积流量等测量数据;
05
5、采用快速连接方案,电磁流量计便于拆卸、维护和清洗、智能转换器采用液晶背光LED显示器,即使在强光下或夜晚也能清晰读数。
技术参数
性能 技术参数
公称通径 DN10mm——DN200mm
精度 示值的±0.5%,可选示值的±0.3%或±0.2%
衬里材料 食品级硬橡胶,F46,PFA
电极材料 SUS316,哈氏合金B/C
电极形式 标准型
连接方式 夹持式连接
介质温度 一体型 -10℃~+60℃
分体式
-10℃~+160℃
公称压力 0.6-1.6Mpa
环境温度 -25℃~+60℃
环境湿度 5~100%RH(相对湿度)
介质导电率 ≥20μs/cm
测量范围 1500:1  流速设定<15m/s
结构形式 一体型、分体型
防护等极 IP65、IP68可选
防爆标志 ExmdIIT 4
产品标准 JB/T9248-2015电磁流量计
产品选型
1、测量介质、温度,是否有腐蚀性

2、流量范围和用户管道的内径

3、压力等级

4、是否现场显示

5、工作电源

6、信号输出、通讯

7、是否要防爆

8、安装方式

9、精度等级
安装事项

1、无振动、无强电磁场的地方(如大电机、变频器附近);
2、尽量垂直安装,水平安装需要安装在低处,不能安装管道顶点,保证满管,防止气泡;
3、直管段要求,最好保证前10倍后5倍管径;
4、焊接式的安装时候要注意不要连接仪器焊接,防止伤害流量计;
5、外壳尽量接地,屏蔽线单端接地,接到点不能与强电共地;
6、如果为了维修简便,安装位置需要选好,满足维修要求。同时,可以安装旁管,故障时候流体走旁管;
7、避免阳光直射、高温的地方,做好防水、防潮处理;
8、其他应该考虑的要求,信号走线不要跟强电线路一起。
