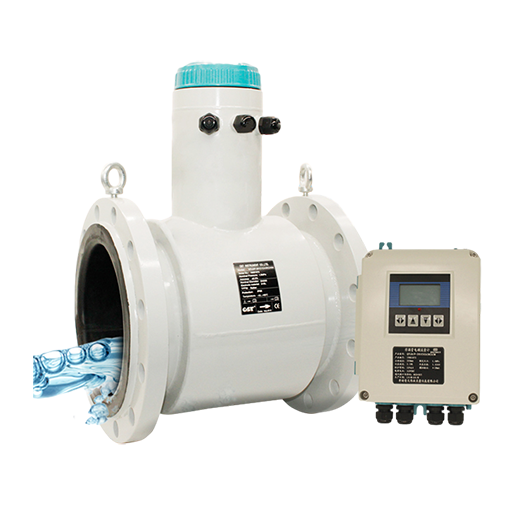

ATLD型非满管电磁流量计

产品介绍

ATLD型非满管电磁流量计是一种专门用于测量非满管状态下流体流量的仪器，它结合了电磁流量计的工作原理和液位检测技术。该流量计通过电磁感应原理测量流体流速，并结合液位计测得的实时液位，计算出实际流体的截面积，从而精确测量流量。它适用于开放式渠道、管道等场合，尤其在农业灌溉、市政排水、污水处理厂等领域有广泛应用。非满管电磁流量计具有测量精度高、不受下游阻塞影响、显示及输出功能齐全等优点，是流量测量领域的重要工具。

优势特点

1、可用于开放式非满管管道(圆管、矩形管或其他异形管)流量的测量。

2、可用于市政雨水、废水、污水排放和灌溉用水管道等场所的连续测量。

3、可实现正向和反向双向流量测量。

4、传感器可在恶劣的现场和污水水质下长期可靠工作。

5、流速测量范围0.05-10m/s。

6、流量测量精度高，而且不受下游、直流雍水、阻塞等因素的影响。

7、大屏幕、背光源液晶显示器，不管是强光下还是夜晚都能够清晰读取测量数据。

8、仪表显示及输出功能齐全，可显示瞬时流量、流速、累积流量等数据，并具有计算机通讯接口232、485(可选)。

9、具有GSM和GPRS无线数据远传功能(可选)。

010

10、具有停电计时、计次及时钟功能。

技术参数

公称通径	圆形管道DN200-DN1000
工作压力	0.6、1.0、1.6
连接方式	法兰型
衬里材质	氯丁橡胶
电极材质	316L，哈氏合金B，哈氏合金C，钛，钽，不锈钢涂覆碳化钨
结构形式	分体型、分体型，沉浸
工作条件	环境温度：-10～+60℃（管道内液体不会结冰）
工作条件	相对湿度：5%～90%
供电电源	AC220V、DC24V、12V
耗能功率	小于15W
整机测量精度	2.5级
防护等级	IP68
模拟电流输出	负载电阻4-20mAJF ，0-550Ω

产品选型

1、测量介质、温度，是否有腐蚀性

2、流量范围和用户管道的内径

3、压力等级

4、是否现场显示

5、工作电源

6、信号输出、通讯

7、是否要防爆

8、安装方式

9、精度等级

应用领域

安装事项

结构：基本上和常规电磁流量计相同，大的区别在于：
1、电极的安装要求较高，一般高度为管道口径的1/10，且须电极的安装保持水平。
2、需要加装一个液位计。

ATLD型非满管流量计基本功能：
1、可用于开放式非满管管道流量的测量；
2、可应用于市政雨水、废水、污水排放和灌溉用水管道等场所的连续计量；
3、可实现正向和反向双向流量测量；
4、传感器可在恶劣的现场和污水水质下长期工作；
5、流量测量精度高，而且不受下游、支流拥堵、阻塞等因素的影响；
6、测量管道的直管段要求为管道直径的10倍长度；
7、背光源液晶显示器，不管是强光下还是夜晚都能够清晰读取测量数据；
8、非满管流量计显示及输出功能齐全，可显示瞬时流量、流速、累积流量等数据，并具有计算机通讯接口232、485（选配件）；
