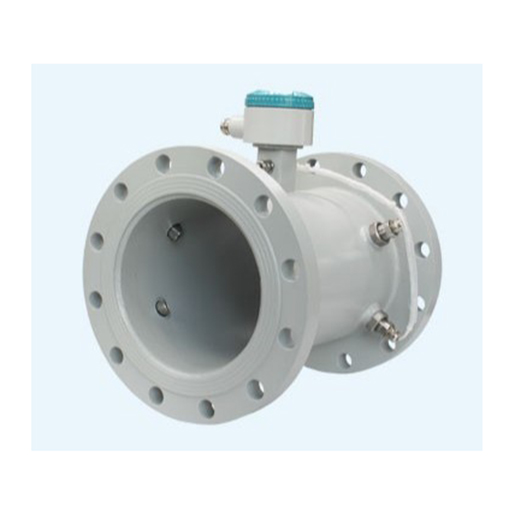

ATLS双声道管段式超声波流量计厂家

产品简介

ATLS系列多声道超声波流量计是通过检测流体流动对超声波束的作用以测量流体流速的信息的装置，根据对信号的检测方式，可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法。多普勒法是利用声学多普勒原理，通过测量不均匀流体中散射体散射的超声波多普勒频移来确定流体流量的，适用于含悬浮颗粒、气泡等流体流量测量。波束偏移法是利用超声波束在流体中的传播方向随流体流速变化而产生偏移来反映流体流速的，低流速时，灵敏度很低适用性不大。目前应用广泛的是“时差法”测量原理。结合多脉冲技术、数字信息处理技术以及信号处理电路将测量数据进行实时显示。 “时差法”是通过发送传感器产生出超声波信号并将其散发于空气流中，信号通过管壁、流体到接收传感器上，同时，接收传感器发散同样的超声波信号，信号经过管壁、流体到发送传感器上。此时，因为流速的存在使得时间差值，可根据时间差算出流速，进而算出流量。

优势特点

1、同时支持单声道与双声道，并且当一个声道异常或者不接时，可以依据信号质量，自动切换为单声道运行；

2、采用最新32位Cortex-M4内核CPU作为处理器核心，使用64位浮点运算，计算不丢失精度；

3、采用高速ADC对超声波信号进行采集，具有超声波波形还原与重构技术；采用精度时间测量芯片，超声波飞行时间精度可达22皮秒；

4、单板、全贴片工艺，全部使用SMT机器焊接,大大降低了电路板虚焊、漏焊、短路等问题。

5、热量功能：选配PT100外夹式铂电阻可实现热量计量。

技术参数

描述	规格
介质	绝大多数单相液体，少于5%颗粒或汽泡
管道材质	不锈钢、PVC、碳钢
环境温度	-40℃～+60℃
流体温度	-20℃～+120℃
防爆等级	隔爆型Exd II BT4
流速范围	标称精度流速范围0.1～12.5m/s
测量精度	±0.5%
灵敏度	0.001m/s
测量重复性	±0.2%
防护等级	IP65
电源	12V～24VDC，0.5A
电气接口	防水头2M201.5
LCD显示	128*64点阵液晶
串行通讯	RS485,MODBUS RTU协议

产品选型

01测量介质、温度、有无腐蚀性

02量程和管径范围

03压力等级

04工作电源

05信号输出，通讯

06是否防爆

07安装方式

08精密等级

应用领域

安装事项

安装要求
1、观察安装现场管道是否满足直管段前10D后5D以及离泵30D的距离。(D为管道内直径)
2、确认管道内流体介质以及是否满管。
3、确认管道材质以及壁厚(充分考虑到管道内壁结垢厚度)
4、确认管道使用年限，在使用10左右的管道，即使是碳钢材质，建议也采用插入式安装。
5、前四步骤完成后可确认使用何种传感器安装
6、开始向表体输入参数以确定安装距离。
7、非常重要：精确测量出安装距离。
